Painéis com largura de 1200mm

Fornecimento standard:
estrutura em perfil de alumínio
teto em chapa de aço lisa
quatro pés niveladores
duas travessas de profundidade
vedação em poliuretano expandido - IP 55
interligações de aterramento Complementos:
base soleira em chapa de aço, com passagens laterais, na cor RAL 9011. Altura 100mm.
tampa tripartida em chapa de aço
porta em chapa de aço com dobradiça e fecho com chave, ângulo de abertura maior que 180°
fechamento traseiro em chapa de aço com fechos rápidos
Opcionais:
fechamento lateral em chapa de aço com fechos rápidos
kit para acoplamento lateral de painéis
porta de vidro temperado ou porta com aletas de ventilação
placas de montagem em chapa de aço

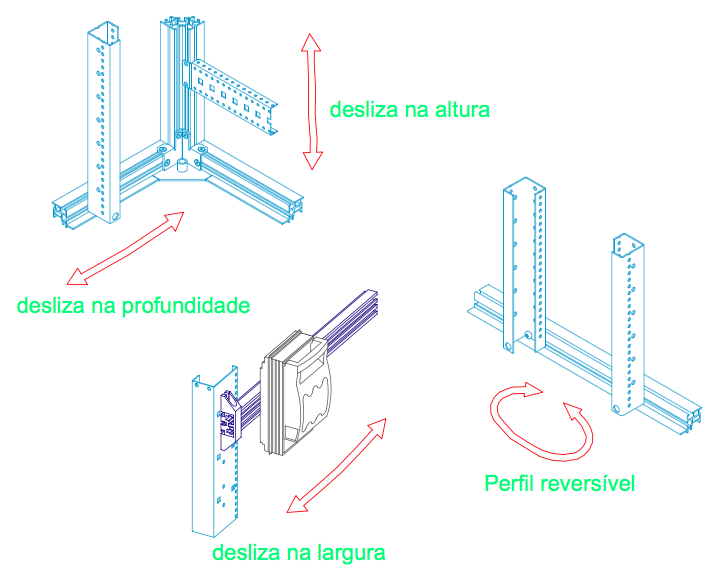

perfil de montagem vertical com longarinas de montagem
teto elevado
Acabamentos:
fechamentos em chapa de aço; pintura a pó texturizada na cor RAL 7035
base soleira em chapa de aço; pintura a pó texturizada na cor RAL 9011
perfis verticais e longarinas de montagem em aço galvanizado

Baixar arquivos

Dados técnicos


Gabinete	Li Ai Pi A B C D E F G H
LG 06.18.04	496 1730 298 1800 600 400 496 1730 348 470 270
LG 06.18.06	496 1730 498 1800 600 600 496 1730 548 470 470
LG 06.18.08	496 1730 698 1800 600 800 496 1730 748 470 670
LG 06.20.04	496 1930 298 2000 600 400 496 1930 348 470 270
LG 06.20.06	496 1930 498 2000 600 600 496 1930 548 470 470
LG 06.20.08	496 1930 698 2000 600 800 496 1930 748 470 670
LG 08.18.04	696 1730 298 1800 800 400 696 1730 348 670 270
LG 08.18.06	696 1730 498 1800 800 600 696 1730 548 670 470
LG 08.18.08	696 1730 698 1800 800 800 696 1730 748 670 670
LG 08.20.04	696 1930 298 2000 800 400 696 1930 348 670 270
LG 08.20.06	696 1930 498 2000 800 600 696 1930 548 670 470
LG 08.20.08	696 1930 698 2000 800 800 696 1930 748 670 670

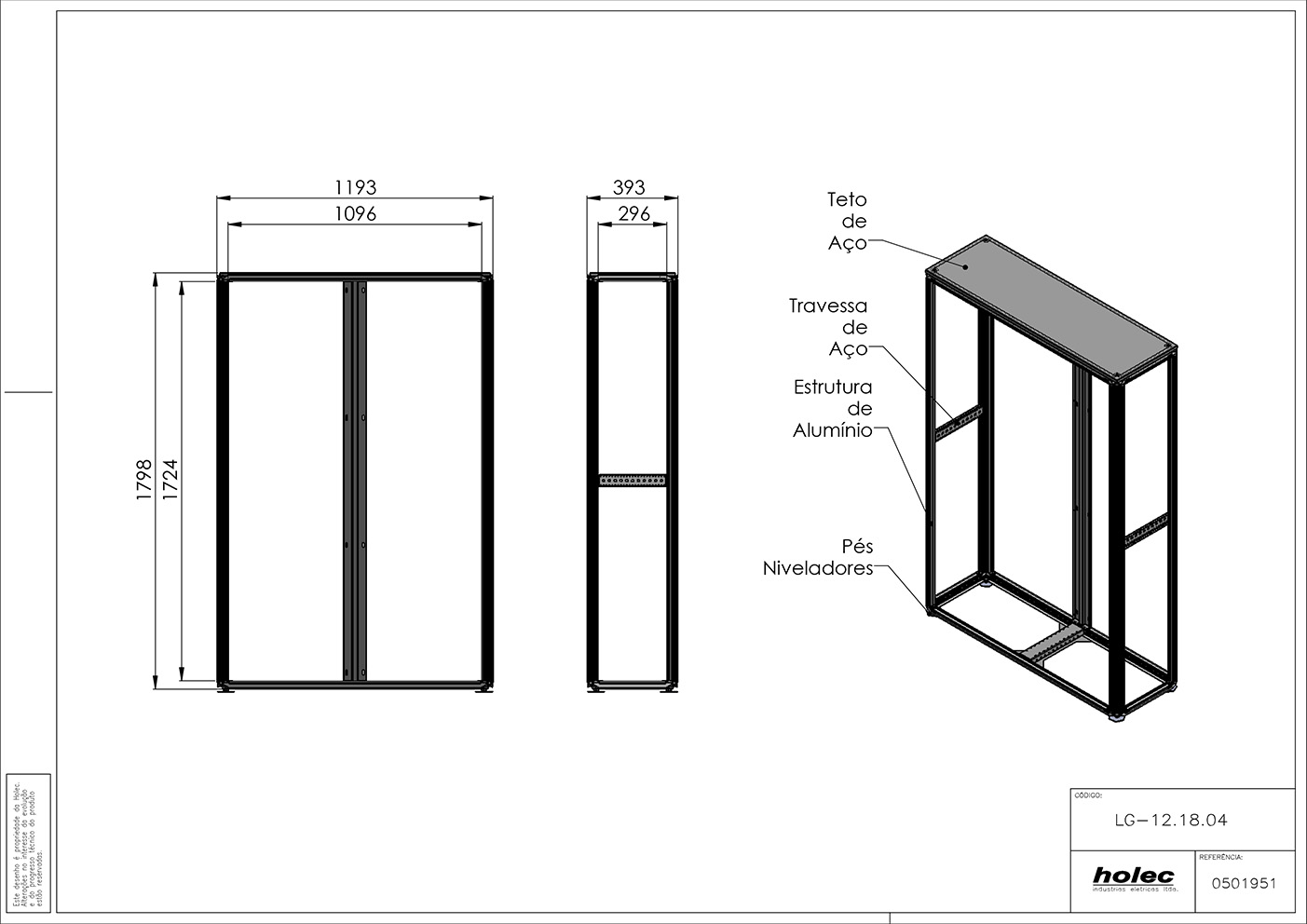

LG 12.18.04	1096 1730 298 1800 1200 400 1096 1730 348 1070 270
LG 12.18.06	1096 1730 498 1800 1200 600 1096 1730 548 1070 470

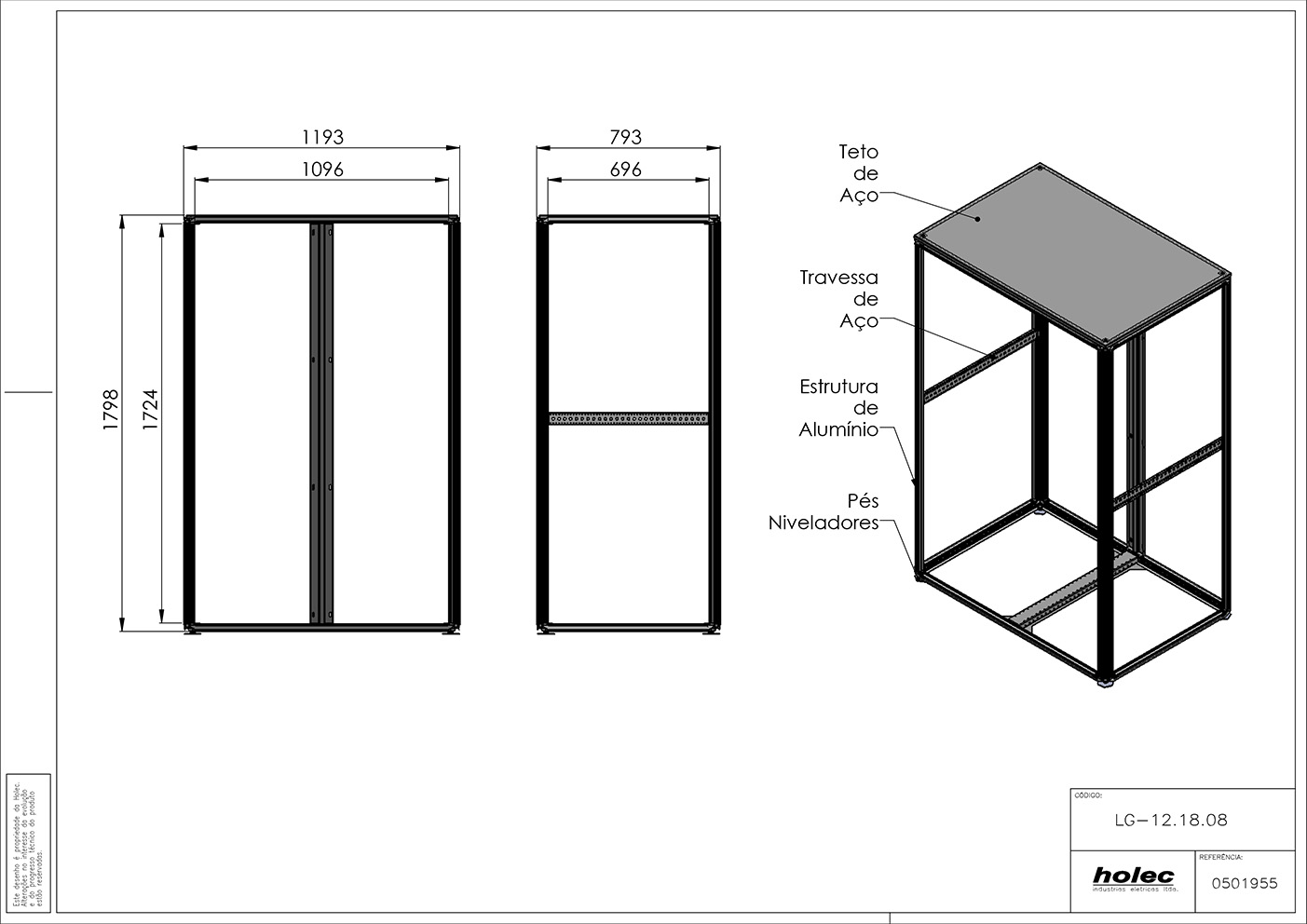

LG 12.18.08	1096 1730 698 1800 1200 800 1096 1730 748 1070 670
LG 12.20.04	1096 1930 298 2000 1200 400 1096 1930 348 1070 270
LG 12.20.06	1096 1930 498 2000 1200 600 1096 1930 548 1070 470
LG 12.20.08	1096 1930 698 2000 1200 800 1096 1930 748 1070 670
