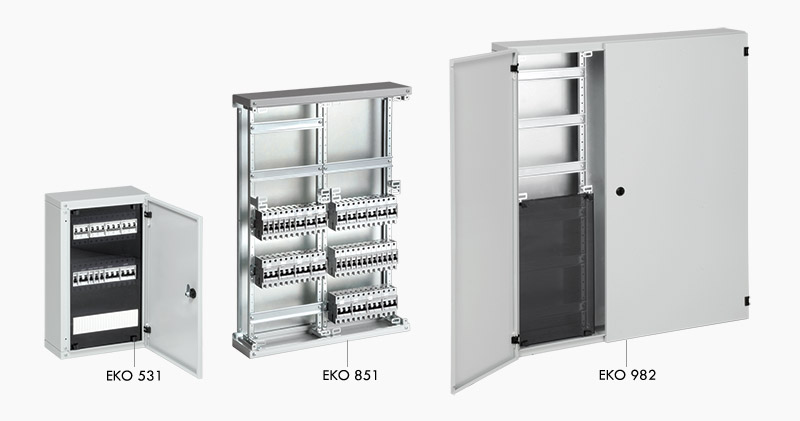

Caixas de chapa de aço - Linha EKO - Profundidade 210 mm

Caixas para painéis de distribuição proporcionam instalação simplificada e redução de tempo de montagem. Inovadora, permite através de sua modularidade e kits de montagem, uma instalação moderna e segura, que atende aos padrões normativos. Caixa montável através de parafusos e cantoneiras. Pintura com acabamento texturizado na cor RAL 7035.

Baixar arquivos

Dados técnicos


Nova linha de caixa de chapa de aço, “armável” através de parafusos. Opção de diversos tamanho. Placa de montagem em chapa de aço galvanizada, bitola 2mm. Flanges de entrada e saída sob consulta. Grau de proteção IP 43. Acabamento na cor cinza RAL7035 texturizada. Permite o posicionamento, com ajuste de profundidade, da placa de montagem e/ou trilhos DIN. As laterais são parafusadas em conjunto com um fechamento inferior. Porta com fecho padrão universal. Portas bipartidas para caixas com largura maior que 800mm. Proteção frontal total.

Nova linha de caixa de chapa de aço, “armável” através de parafusos.

Opção de diversos tamanho.
Placa de montagem em chapa de aço galvanizada, bitola 2mm.
Flanges de entrada e saída sob consulta.
Grau de proteção IP 43.
Acabamento na cor cinza RAL7035 texturizada.
Permite o posicionamento, com ajuste de profundidade, da placa de montagem e/ou trilhos DIN.
As laterais são parafusadas em conjunto com um fechamento inferior.
Porta com fecho padrão universal.
Portas bipartidas para caixas com largura maior que 800mm.
Proteção frontal total.


Nova linha de caixa de chapa de aço, “armável” através de parafusos. Opção de diversos tamanho. Placa de montagem em chapa de aço galvanizada, bitola 2mm. Flanges de entrada e saída sob consulta. Grau de proteção IP 43. Acabamento na cor cinza RAL7035 texturizada. Permite o posicionamento, com ajuste de profundidade, da placa de montagem e/ou trilhos DIN. As laterais são parafusadas em conjunto com um fechamento inferior. Porta com fecho padrão universal. Portas bipartidas para caixas com largura maior que 800mm. Proteção frontal total.

Nova linha de caixa de chapa de aço, “armável” através de parafusos.

Opção de diversos tamanho.
Placa de montagem em chapa de aço galvanizada, bitola 2mm.
Flanges de entrada e saída sob consulta.
Grau de proteção IP 43.
Acabamento na cor cinza RAL7035 texturizada.
Permite o posicionamento, com ajuste de profundidade, da placa de montagem e/ou trilhos DIN.
As laterais são parafusadas em conjunto com um fechamento inferior.
Porta com fecho padrão universal.
Portas bipartidas para caixas com largura maior que 800mm.
Proteção frontal total.

Dimensões

Profundidade 210 mm

Código	Dimensões A x L (mm)	Referência
EKO 532	500x300	0141532
EKO 552	500x550	0141552
EKO 582	500x800	0141582
EKO 632	650x300	0141632
EKO 652	650x550	0141652
EKO 682	650x800	0141682
EKO 832	800x300	0141832
EKO 852	800x550	0141852
EKO 882	800x800	0141882
EKO 932	950x300	0141932
EKO 952	950x550	0141952
EKO 982	950x800	0141982
